نازل Eductor طبق اصل جت بربولی و با پارامترهای سطح هندسی معقول طراحی شده است. جت مایع از نازل مخروطی با سرعت بالا خارج می شود و باعث ایجاد یک ناحیه کم فشار در اطراف دهانه اصلی می شود. جریان با سرعت بالا و اسپری مایع از پخش کننده مخلوط به نسبت 1:4. نازل های Eductor می توانند کیفیت پردازش سطح قطعه کار را بهبود بخشند. نازل مخلوط مدل M از مواد با کارایی بالا استفاده می کند: ریخته گری پلی پروپیلن فیبر کربن و همچنین فولاد ضد زنگ، با مقاومت شیمیایی عالی، حداکثر دمای عملکرد 120 درجه سانتیگراد است.

انواع نازل Eductor چیست؟

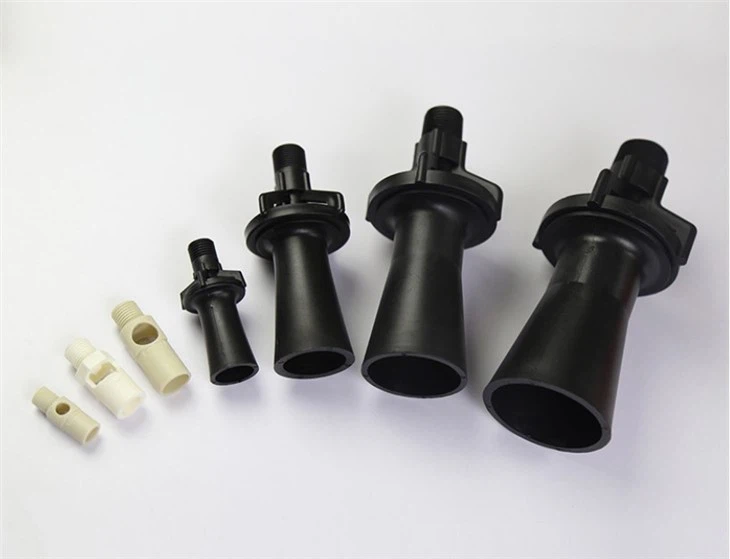

Plastic Agitating Tank Mixing Eductor Nozzles

نازل ادوکتور مخلوط مخزن همزن پلاستیکی

نازل های مخزن پلاستیکی در دو رنگ PP و PVDF موجود هستند. مزیت اصلی پلی پروپیلن مقاومت در برابر دمای بالاتر آن است. PVDF در برابر اکثر اسیدها و بازها مقاوم است. آنها در برابر دماهای پایین و پایدار در برابر اشعه ماوراء بنفش و شرایط آب و هوایی شدید مقاوم هستند. PVDF خود خاموش شونده و غیر سمی است.

Stainless Steel Venturi Tank Mixing Eductor Nozzles

نازل مخلوط کن مخزن ونتوری استیل ضد زنگ

مخزن مخلوط کن برای هم زدن مایع، حل کردن جامدات پودری در مایع، و برای مخلوط کردن دو یا چند مایع به طور نزدیک در یک مخزن یا ظرف دیگر بدون استفاده از بافل یا قطعات متحرک داخل مخزن استفاده می شود. ادوکتورهای اختلاط مخزن توسط جریانی از مایع تحت فشار از طریق نازل کار می کنند.

شرح

اندازه ریسمان	1/4’’; 3/8’’; 1/2’’; 3/4’’; 1’’; 1-1/2’’
مواد	فولاد ضد زنگ (304,316) ; پلاستیک (PP، PVDF، PTFE)

امکانات

● گردش و هم زدن را در مخازن شستشو و پوشش مایع فراهم می کند

● به پمپ های کوچکتر اجازه می دهد تا حجم زیادی از مایع را به گردش درآورند

● باز شدن جریان بزرگ، گرفتگی و گرفتگی را به حداقل می رساند

● ساخته شده از پلی پروپیلن یا ریخته گری سرمایه گذاری، فولاد ضد زنگ 304 یا 316 برای مقاومت شیمیایی عالی در برابر خوردگی و دوام

● موجود در 1/4'.', 3/8'', 1/2'', 3/4'', 1'' و 1 1/2'' اتصالات ورودی BSP

پارامتر

تقریبا نرخ جریان	شماره مدل	اندازه رشته ورودی (BSP)	اوریفیس دیا.	بعد، ابعاد، اندازه			فشار مایع ورودی
				D	d	L	0.5	1	1.5	2	2.5	3	3.5	4
			(میلی متر)	(میلی متر)	(میلی متر)	(میلی متر)	بار	بار	بار	بار	بار	بار	بار	بار
نرخ جریان ورودی''A'' (l/min)	E - 1/4-1	1/4''	3	48	33	95	7.2	10.6	13	16	17	20	24	26
	E- 1/4-2		5	32	22.5	69	11.3	16	19.5	23	25	28	30	32
	E -3/8	3/8'	8	52	38	103	29	42	51	59	65	70	77	82
	E- 1/2	1/2''	9	66.5	48	146	36	53	62	72	83	88	97	103
	E - 3/4	3/4''	10	75	56.5	161	43	64	74	85	97	106	116	124
	E - 1	1''	12	102	71	215	54	96	100	107	122	134	146	156
	E - 1 1/2	1 1/2''	14	112	75.5	252	106	151	184	215	243	259	288	308
مایع حباب''B'' (l/min)	E - 1/4-1	1/4''	3				26	36	45	52	58	63	68	73
	E- 1/4-2		5				42	59	72	84	93	102	110	118
	E -3/8	3/8'	8				116	168	204	236	260	280	308	328
	E- 1/2	1/2''	9				131	212	251	288	324	352	386	421
	E - 3/4	3/4''	10				172	256	298	340	388	424	464	496
	E - 1	1''	12				217	384	390	428	489	534	585	625
	E - 1 1/2	1 1/2''	14				424	604	736	860	972	1036	1152	1232
نرخ گردش''A''+''B'' (l/min)	E - 1/4-1	1/4''	3				33.2	46.6	58	68	75	83	92	99
	E- 1/4-2		5				53.3	75	91.5	107	118	130	140	150
	E -3/8	3/8'	8				145	210	255	295	325	350	385	410
	E- 1/2	1/2''	9				180	265	313	360	405	440	482	515
	E - 3/4	3/4''	10				215	320	370	425	485	530	580	620
	E - 1	1''	12				342	480	490	536	611	668	731	781
	E - 1 1/2	1 1/2''	14				530	755	920	1075	1215	1295	1440	1540

کاربرد

1 همزن مایع مخزن الکتروفورز

2 مخزن ذخیره آب ضد حریق

3 هم زدن کلی ذرات

4 تزریق و اختلاط مواد

5 شکستن یک لایه چربی

6 تصفیه خانه فاضلاب

7 مخزن ذخیره نفت و گاز

8 مخازن و مخازن نگهداری آب آشامیدنی

9 آمپر لجن جارو &; رسوبات از کف مخازن

10 برج خنک کننده و فواره های تزئینی

11 مخزن مخلوط روغن

12 Tank Mixing Eductor در کاربرد اختلاط دسته ای

13 مواد جامد را در حالت تعلیق نگه دارید

چرا نازل های ادوکتور Xinhou's venturi را انتخاب کنید؟

به عنوان یک شرکت مدرن، Shanghai Xinhou Spray Purification Equipment Co., Ltd نه تنها به کیفیت محصولات توجه دارد، بلکه به خدمات ارائه شده به مشتریان نیز توجه بیشتری دارد. به عنوان یک تولید کننده ارشد که نزدیک به 20 سال است که تأسیس شده است، لطفاً همه مشتریان ما با فناوری ماهر و تضمین محصولات با کیفیت بالا به ما اعتماد کنند. شما می توانید پاسخ فوری، نقل قول دقیق، پیگیری پروژه جامع و حرفه ای ترین مشاوره را در شرکت xinhou دریافت کنید.

اختلاط مخزن برای مخلوط نگه داشتن محتویات و محلول‌ها، واکنش‌های شیمیایی/بیولوژیکی مناسب، همگن‌سازی محصولات، جلوگیری از تجمع رسوب، تخلیه/پمپ‌زنی مناسب، جلوگیری از طبقه‌بندی حرارتی و جلوگیری از رشد باکتری ضروری است. نازل‌های مخلوط مخزن اسپری پیچیدگی را تا حد زیادی کاهش می‌دهند. هزینه سرمایه و نیازهای تعمیر و نگهداری هر سیستمی با استفاده از پمپ و نازل های اسپری غوطه ور، به جای اجزای مکانیکی معمولی، برای مخلوط کردن مایعات یا جامدات غیر قابل اختلاط که باید معلق نگه داشته شوند.

تعهد ما - ما بر محصولات با کیفیت اصرار داریم. ما همیشه کیفیت را در وهله اول قرار می دهیم. ما هرگز مواد ارزان قیمت را برای قیمت ارزان تر دنبال نمی کنیم. کیفیت تضمین ما برای بقا است. ما بر تلاش برای بهبود کیفیت در همان سطح قیمت اصرار داریم. ما اصرار داریم که مناسب ترین قیمت را در همان سطح کیفیت ارائه دهیم.

شاید بخواهید درباره نازل های ادوکتور بیشتر بدانید؟

نازل ادوکتور مخلوط مخزن چیست؟

نازل های Eductor بر اساس اصل ونتوری کار می کنند. آنها پمپ های سیال بدون قطعات متحرک هستند. نازل های Eductor در زیر سطح سیال در یک مخزن قرار می گیرند تا آن را در حرکت نگه دارند. مایع موجود در مخزن از طریق ادوکتورها به گردش در می آید به طوری که" تبدیل به" در یک دوره زمانی برای اطمینان از اینکه رسوب یا جداسازی مایع رخ نمی دهد.

طیف وسیعی از نازل های مخلوط کن Xinhou، که به صراحت برای کاربردهای تصفیه آب طراحی شده و برای بسیاری از کاربردهای دیگر که در آن مخلوط کردن و جابجایی سیالات با ویسکوزیته بالا نیاز است، با کمک اصل ونتوری، برای به دست آوردن گردش حجم زیادی از مایع، مناسب است. دلایل مختلف برای استفاده از نازل ادوکتور، از جمله مخلوط کردن مواد شیمیایی، تعلیق مواد جامد، تنظیم PH، و جارو کردن زباله یا لجن به سمت ورودی فیلتر.

نازل های Tank Mixing Eductor می توانند همزن های مکانیکی را تقویت یا جایگزین کنند. می توان از آنها برای معرفی و مخلوط کردن سیال جدید با سیال موجود استفاده کرد. مانند سایر ادوکتورها، ارزان هستند و در مقایسه با تجهیزاتی که می توانند جایگزین شوند، به نگهداری کمی نیاز دارند. این امر به ویژه در کاربردهایی که به مواد خاص مقاوم در برابر خوردگی نیاز دارند قابل توجه است.

نازل ادوکتور چگونه کار می کند؟

نازل های Eductor یک مخلوط سیال همگن را بدون استفاده از هم زدن هوای محلول ها فراهم می کند. همانطور که مایع با سرعت بالا از نازل خارج می شود، محلول اطراف را از طریق نازل می کشد's"flow-through" محفظه ای که'برای حذف تجمع مواد داخلی طراحی شده است. جریان مایع اضافی با محلول های پمپ شده مخلوط می شود.

چگونه محل نازل ادوکتور ونتوری را تعیین کنیم؟

در حالت ایده‌آل، ادکتورها باید طوری قرار گیرند که این ستون‌ها به دیواره مخالف مخزن برخورد کنند و در حین انجام این کار بیشتر از بین بروند. اختلاط کمی در زیر ادوکتورها اتفاق می افتد، بنابراین آنها باید در پایین مخزن قرار گیرند و به سمت بالا زاویه داشته باشند. اما اگر قرار نیست ته نشینی تحمل شود، مجموعه ای از ادوکتورها را می توان به سمت پایین زاویه داد تا در امتداد کف مخزن جارو شود.

ویژگی های نازل ادوکتور مخلوط مخزن چیست؟

نازل های همزن اختلاط مخزن Eductor برای تبدیل سرعت سیال ورودی بالا به چرخش مجدد فشار کم برای اختلاط و هم زدن موثر طراحی شده اند. مقدار سیالی که از نازل خارج می شود سه تا پنج برابر سیال پمپ شده است. نازل های ما به حداقل تعمیر و نگهداری نیاز دارند و ذاتاً برای اختلاط فوری و مداوم در دماهای تا 95 درجه سانتیگراد در برابر گرفتگی مقاوم هستند.
